오토캐드 LIST 명령 - 객체에 대한 정보 표시 [왕초보 제19강]

이번 시간에는 오토캐드에서 사용하는 LIST 명령에 대하여 알아보겠습니다. 여기서는 LIST 명령의 정의와 형식, 그리고 사용 방법에 대하여 소개합니다.

LIST

LIST 명령은 선택한 객체에 대한 데이터베이스 정보를 표시합니다.



형식: LIST

• 리스트 객체 또는 창 선택:

728x90



LIST 명령으로 호의 정보 표시하기

다음은 '호', '원', '직선'이 그려진 도면입니다. 이러한 도면에서 '호'의 정보를 표시하겠습니다.

호, 원, 선이 그려진 도면





1. 명령 줄에 'LIST'를 입력하고 <Enter>키를 누릅니다.

명령 :  명령 :

명령 : LIST

반응형



2. 그러면, '객체 선택' 메시지가 표시됩니다.

명령 :  명령 : LIST

객체 선택 :







3. 이때, 마우스로 '호'를 클릭하고 <Enter>키를 누릅니다.(호가 점선으로 표시됩니다.)

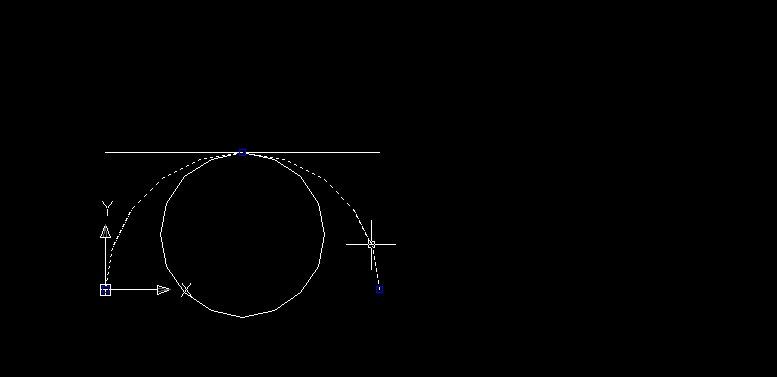

호를 마우스로 선택한 모습





4. 그러면, 명령 이력창에 '객체 선택 : 1 찾음' 메시지가 표시되고 명령 줄에 '객체 선택' 메시지가 표시됩니다.

명령 : LIST 객체 선택 : 1 찾음

객체 선택 :







5. 이때, 아무 것도 입력하지 않고 <Enter>키를 누릅니다. 그러면 '명령 이력 창'과 'AutoCAD Text Window'창에 선택한 객체(호)에 대한 데이터베이스 정보를 표시합니다.

ARC       Layer: "0"                              Space: Model space                     Handle = 6C              중심 점, X=  50.0000  Y=   0.0000  Z=   0.0000              반지름   50.0000               start angle      0                 end angle    180              length  157.0796





LIST 명령 요약 및 결론

지금까지 LIST 명령의 정의와 형식, 그리고 사용방법에 대하여 알아보았습니다.

LIST명령은 객체에 대한 정보를 표시하며, LIST 명령어를 입력하고 객체를 선택하여 데이터베이스 정보를 표시합니다.
