오토캐드 LINE 명령 - 직선 그리기 [왕초보 제18강]

오늘은 오토캐드에서 사용하는 -LAYER 명령에 대하여 알아보겠습니다. 여기서는 -LAYER 명령의 정의와 형식, 그리고 사용 방법에 대하여 소개합니다.

LINE

LINE 명령을 사용하면 직선을 그릴 수 있습니다.

형식:

LINE

• 첫 번째 점: <point>
  다음 점: <point>
  다음 점: <point>
  다음 점: <point>
  다음 점: 끝점이 되려면 <Enter>키를 누릅니다.

  선은 ORTHO 명령에 의해 수평 또는 수직으로 구속될 수 있습니다.

728x90

LINE 명령으로 선 두개 그리기

다음은 LINE 명령을 사용하여 선이 그려진 도면입니다. 이러한 선을 그리겠습니다.

LINE 명령으로 선그리기

반응형

1. 명령 줄에 'LINE'를 입력하고 <Enter>키를 누릅니다.

명령 :

명령 :LINE



2. 그러면, 명령 줄에 '첫 번째 점 지정' 메시지가 표시됩니다.

명령 : 명령 : LINE

첫 번째 점 지정 :



3. 이때, 첫 번째 점 '10,10'을 입력하고 <Enter>키를 누릅니다.

명령 :  명령 : LINE

첫 번째 점 지정 : 10,10



4. 그러면, '다음 점 지정' 메시지가 표시됩니다.

명령 :  첫 번째 점 지정 : 10,10

다음 점 지정 :



5. 이때, 다음 점 '50,50'을 입력하고 <Enter>키를 누릅니다.

명령 : 첫 번째 점 지정 : 10,10

다음 점 지정 : 50,50



6. 그러면, 명령 줄에 '다음 점 지정' 메시지가 표시됩니다.

첫 번째 점 지정 : 10,10 다음 점 지정 : 50,50

다음 점 지정 :



7. 이때, 다음 점 '50,10'을 입력하고 <Enter>키를 누릅니다.

첫 번째 점 지정 : 10,10 다음 점 지정 : 50,50

다음 점 지정 : 50,10



8. 그러면, 명령 줄에 '다음 점 지정' 메시지가 표시됩니다. 이때, 아무것도 입력하지 않고 <Enter>키를 누릅니다.

다음 점 지정 : 50,50 다음 점 지정 : 50,10

다음 점 지정 :



9. 그러면, 다음 점이 끝나고 끝 점이 완성됩니다.

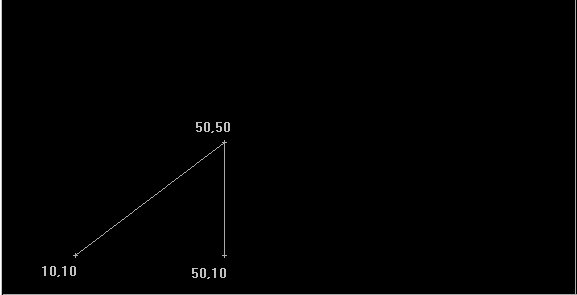

완성된 선그리기 도면



참고 사항 :

직선 요소 작성을 위한 LINE 명령은 일련의 연속되는 선 요소를 작성할 수 있으며, 각 요소는 별도로 편집할 수 있는 선 객체입니다.

LINE 명령에 대한 결론

이렇게 LINE 명령의 정의와 형식, 그리고 LINE 명령을 사용하여 직선을 그리는 방법에 대해 알아보았습니다.

직선 그리기는 도면 작성에서 가장 기본적인 요소 중 하나이므로, 익숙해질 때까지 연습해 보는 것이 좋습니다.
