오토캐드 -PAN 명령 - 화면 이동 [왕초보 제25강]

이번 시간에는 오토캐드 -PAN 명령의 정의와 형식, 그리고 사용하는 방법에 대하여 알아보겠습니다.

-PAN

-PAN 명령을 사용하면 배율을 변경하지 않고 디스플레이 창을 원하는 방향으로 이동할 수 있습니다.

화면에서 현재 꺼져 있는 세부 정보를 확인합니다.

다음과 같이 상대 이동을 지정할 수 있습니다.:

형식: -PAN

• From - to: <상대 좌표>
  두 번째 점: <RETURN>

728x90

또는 두 점을 지정하여 원하는 Displacement(변위)를 지정할 수 있습니다..

형식: -PAN

• From - to: <point>
  두 번째 점: <point>



-pan 명령으로 화면 이동하기

다음은 호가 그려진 도면이며 호의 첫 번째 점은 '10,10'입니다. 이 호의 첫 번째 점을 기준으로 '30,30' 점으로 화면을 이동하겠습니다. (주의 : 호가 아닌 화면이 이동하는 것입니다.)

'첫 번째 점이 '10,10'에 그려진 호





1. 명령 줄에 '-PAN'을 입력하고 <Enter> 키를 누르세요.

명령 : "취소"

명령 : -PAN

반응형





2. 그러면 '기준점 또는 변위 지정' 메시지가 표시됩니다.

명령 : "취소" 명령 : -PAN

기준 점 또는 변위 지정 :







2. 이때, 기준점 '10,10'을 입력하고 <Enter> 키를 누릅니다.

명령 : "취소" 명령 : -PAN

기준 점 또는 변위 지정 : 10,10







3. 그러면, '두 번째 점 지정' 메시지가 표시됩니다.

명령 : -PAN 기준 점 또는 변위 지정 : 10,10

두 번째 점 지정 :







4. 이때, 두 번째 점 '30,30'을 입력하고 <Enter> 키를 누릅니다.

명령 : -PAN 기준 점 또는 변위 지정 : 10,10

두 번째 점 지정 : 30,30







5. 그러면 화면이 이동하여 호의 위치가 다르게 표시됩니다.

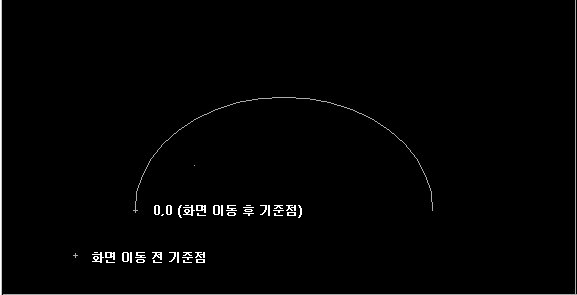

화면을 이동하여 호가 이동된 도면





이렇게 두 점을 지정하는 경우 첫 번째 점에서 두 번째 점까지의 변위가 계산되어 화면을 이동합니다.



PAN 명령 요약 및 결론

이 글은 AutoCAD에서 사용되는 PAN 명령어의 사용법을 설명하고 있습니다. 이 명령어를 사용하면 배율을 변경하지 않고 디스플레이 창을 원하는 방향으로 이동할 수 있습니다. 이 글에서는 PAN 명령어를 사용하여 화면을 이동하는 방법을 단계별로 설명하고 있습니다. 이 명령어를 사용하면 도면 작업을 보다 효율적으로 수행할 수 있습니다.
